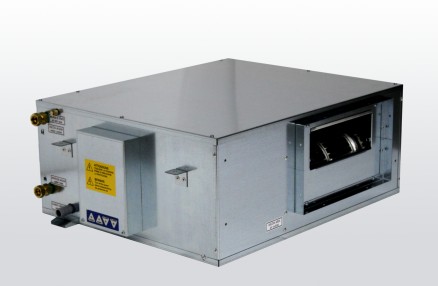

Deumidificatore a controsoffitto per abbinamento ad impianti a pavimento mod. UDD26i e UDD24i RD (deuclimatizzatore).

DESCRIZIONE DEL FUNZIONAMENTO
Il deumidificatore UDD26 L è una macchina a ciclo frigorifero concepita come componente di impianto.
Gli impianti di raffrescamento utilizzano acqua refrigerata a temperature comprese tra 15 e 20°C, sufficiente per portare gli ambienti alla temperatura desiderata ma non adeguata ad effettuare la deumidificazione. Per abbattere quest’ultima servirebbe acqua a 7°C, la cui produzione da parte del refrigeratore avviene con resa sensibilmente minore rispetto all’acqua a 15-20°C.
I deumidificatori a ciclo frigorifero raffreddati ad acqua permettono di mantenere negli ambienti l’umidità dell’aria a valori ottimali (55-65%) con i seguenti vantaggi rispetto ad altri sistemi:
- utilizzano l’acqua refrigerata disponibile dell’impianto a pannelli radianti;
- permettono di trattare l’aria senza modificarne la temperatura e quindi senza
interferire negativamente con l’operato dei pannelli radianti e del loro sistema di regolazione.

L'aria, filtrata attraverso la sezione filtrante, subisce un preraffreddamento tramite lo scambiatore ad acqua refrigerata proveniente dal collettore dell’impianto radiante. L'utilizzo dell'acqua refrigerata per preraffreddare l'aria è fondamentale per l'efficienza del processo, perché in questo modo è possibile rendere minimo l'impegno di potenza elettrica del compressore frigorifero.

L'aria viene poi deumidificata attraversando in sequenza le batterie alettate di un circuito frigorifero: nella prima batteria vi è la deumidificazione vera e propria, nella seconda vi è il post-riscaldamento, effettuato tramite il calore sviluppato dal circuito frigorifero. La batteria è dotata di un secondo rango, detto di “post-trattamento”, situato immediatamente a valle del condensatore del circuito frigorifero ed ha la funzione di ridurre la temperatura dell’aria espulsa dalla macchina ad un valore non superiore a quello in ingresso.


DESCRIZIONE COMPONENTI PRINCIPALI
STRUTTURA: in pannelli di lamiera zincata, rivestiti internamente con materassino fonoassorbente in poliuretano espanso a cellule aperte.
SEZIONE FILTRANTE: struttura filtrante in lamiera zincata, filtro tipo G3 estraibile da tutti i lati della macchina.
CIRCUITO FRIGORIFERO: in tubi di rame, batterie alettate in alluminio con tubi in rame, compressore frigorifero alternativo a pistone da 10 cc; filtro per l’umidità ,
CIRCUITO IDRAULICO: in tubi di rame, con batteria alettata in alluminio e tubi di rame per il pretrattamento e postrattamento dell’aria.
Il telaio della macchina in lamiera zincata contiene il gruppo di batterie alettate per il trattamento dell’aria, il circuito frigorifero per la deumidificazione, il filtro dell’aria in aspirazione, la vaschetta raccogli condensa, il ventilatore di mandata, il quadro elettrico di comando e gestione.
VENTILATORE: centrifugo a pale rivolte in avanti, a doppia aspirazione con motore direttamente accoppiato, a 3 velocità; la velocità di funzionamento è configurabile scegliendo i fili da connettere all’alimentazione elettrica.


REQUISITI PER L'INSTALLAZIONE
Prima di installare la macchine è necessario predisporre:
- le tubazioni di mandata e di ritorno per l’acqua di raffreddamento con due valvole di intercettazione per il sezionamento ed eventualmente la regolazione della portata;
- portata e pressione dell'acqua di raffreddamento
- lo scarico per l’acqua condensata;
- i cavi elettrici per l’alimentazione, il conduttore di protezione PE (conduttore di terra) ed i segnali di consenso al funzionamento.
La macchina deve essere installata in posizione orizzontale, appesa tramite le apposite staffe oppure appoggiata sul cofano inferiore. L'installazione deve essere effettuata all'interno degli edifici.

E' necessario lasciare uno spazio libero di almeno 60 cm sul lato dei collegamenti idraulici ed elettrici e conservare l'accessibilità per le future operazioni di manutenzione o riparazione.

Note per lo scarico della condensa:
- lo scarico della condensa deve avere una pendenza adeguata alle dimensioni e alla lunghezza del tubo;
- è necessario prevedere un sifone, e solo uno, per evitare il risucchio di aria dal tubo di scarico.


SEZIONE DEI CONDUTTORI
La linea elettrica di alimentazione ed i dispositivi di sezionamento devono essere determinati da persone abilitate alla progettazione elettrica; il cavo deve comunque avere una sezione minima di 3x1,5 mmq, F + N+ PE.
Per i consensi al funzionamento: il cavo deve avere sezione minima 0,5 mmq.


CAMPO DI LAVORO
Il deumidificatore è progettato per funzionare ad una temperatura ambiente compresa tra 15°C e 32°C. Se l’aria ambiente aspirata o l’acqua del circuito di raffrescamento hanno delle condizioni diverse da quelle previste può capitare che l’evaporatore del circuito frigorifero si trovi al di fuori dai limiti consentiti di temperatura; in questo caso il compressore si ferma e il display segnala un’anomalia.
In caso di formazione di brina sull’evaporatore compressore frigorifero effettua una pausa per consentire lo scioglimento della brina formatasi sull’evaporatore (sbrinamento). In questo caso il led verde del compressore lampeggia finché non ci sono le condizioni di temperatura corrette.

VERIFICHE AL PRIMO AVVIAMENTO
La macchina è in funzione quando viene data tensione all’alimentazione ed il consenso di deumidificazione è chiuso. Ad ogni avviamento viene fatto partire prima il ventilatore e dopo 2 minuti il compressore.
Si elenca di seguito le verifiche essenziali al primo avviamento della macchina:
1) Verificare la tenuta del circuito idraulico e l’assenza di gocciolamenti dalla macchina;
2) In base alle canalizzazioni collegate selezionare la velocità del ventilatore più adatta per la portata necessaria al corretto funzionamento della macchina (200m3/h).
3) Verificare che la portata dell’acqua di raffreddamento non sia inferiore a 4l/min.
Nel caso in cui non si possa misurare la portata dell’acqua è possibile effettuare una taratura nel seguente modo:
- aprire completamente la circolazione dell'acqua refrigerata;
- avviare il deumidificatore e attendere 15 minuti;
- se ci si trova entro i limiti di funzionamento l'aria uscirà raffreddata; sarà possibile far risalire la temperatura dell’aria riducendo lentamente la portata dell’acqua refrigerata, fino alle condizioni desiderate.

FUNZIONAMENTO SENZA ACQUA
Il deumidificatore può funzionare senza acqua refrigerata solo alle seguenti condizioni:
- la temperatura dell’aria aspirata non deve essere superiore a 22°C;
La resa deumidificante della macchina sarà tuttavia inferiore, con diminuzione fino al 40%.

ATTENZIONE: Non far circolare acqua refrigerata a macchina ferma per lunghi periodi, perché si potrebbe formare condensa sulla superficie esterna della macchina.

ACCESSORI
Come accessorio è disponibile un plenum di mandata, coibentato, dotato di fori pretranciati sui quali è possibile fissare gli appositi collari Ø100 mm in dotazione.
Il plenum va collegato alla macchina ma può essere comunque fissato al soffitto in modo autonomo, così da sostenere il peso dei canali in caso di manutenzione al
deumidificatore.
